Cảm biến đo mức radar - Dòng cảm biến liên tục hiệu quả trong việc đo mức các loại chất khác nhau, Bạn đã hiểu hết về nó? Trong bài viết này hãy cùng Minh Khoa Sensors khai thác sâu hơn nhé.
>>> TỔNG HỢP: Nếu bạn chưa chọn được dòng cảm biến phù hợp, hãy tham khảo thêm các dòng cảm biến hiện nay tại Minh Khoa: Tại đây
CẢM BIẾN ĐO MỨC RADAR ĐƯỢC HIỂU NHƯ THẾ NÀO?
Cảm biến đo mức radar là một loại cảm biến được sử dụng để đo mức chất lỏng, chất rắn hoặc chất khí trong các hệ thống công nghiệp và quy trình. Nó hoạt động dựa trên nguyên lý phản xạ sóng radar để xác định khoảng cách từ cảm biến đến bề mặt của chất lỏng hoặc chất rắn.Nguyên lý hoạt động của cảm biến đo mức radar
Cảm biến đo mức radar hoạt động dựa trên nguyên lý phản xạ sóng radar. Nó sử dụng sóng radar để gửi một tia xung đi và nhận lại tín hiệu phản xạ từ bề mặt chất lỏng hoặc chất rắn để đo khoảng cách và xác định mức độ. Nguyên lý hoạt động chung của cảm biến đo mức radar là:- Phát sóng radar: Cảm biến gửi một tia xung sóng radar từ một anten phát đặt trên cảm biến. Sóng radar có tần số cao và di chuyển với tốc độ ánh sáng.
- Phản xạ sóng radar: Sóng radar chạm vào bề mặt chất lỏng hoặc chất rắn và bị phản xạ trở lại. Phần lớn sóng radar được phản xạ trở lại cảm biến, trong khi một phần nhỏ bị hấp thụ hoặc phản xạ theo hướng khác.
- Thu sóng radar: Cảm biến thu sóng radar phản xạ từ anten thu. Điều này cho phép đo thời gian mà sóng radar mất để đi từ cảm biến đến bề mặt và quay trở lại.
- Xử lý và tính toán: Dựa trên thời gian phản xạ, cảm biến tính toán khoảng cách từ cảm biến đến bề mặt chất lỏng hoặc chất rắn. Từ khoảng cách này, mức độ của chất lỏng hoặc chất rắn được xác định.
- Đầu ra và hiển thị: Kết quả đo được hiển thị trên màn hình hoặc gửi đến hệ thống điều khiển để giám sát và kiểm soát mức độ của chất lỏng hoặc chất rắn.
Ưu điểm của cảm biến báo mức radar
Ưu điểm của cảm biến đo mức radar bao gồm khả năng đo mức chính xác, không bị ảnh hưởng bởi điều kiện môi trường như áp suất, nhiệt độ, khí hậu và chất lỏng, khả năng hoạt động ổn định trong môi trường khắc nghiệt và khả năng đo mức từ xa.Nhược điểm của cảm biến báo mức radar
Tuy nhiên, cảm biến đo mức radar cũng có một số nhược điểm như- giá thành cao, cần phải được cài đặt và hiệu chỉnh chính xác, và khó sử dụng trong môi trường có nhiễu điện từ mạnh.
- Có điểm chết không thể đo được là điểm cận trên và cận dưới.
- Còn khá ít người biết đến cảm biến Radar.
Ứng dụng của cảm biến mức radar
Cảm biến đo mức radar được sử dụng rộng rãi trong nhiều ngành công nghiệp như dầu khí, hóa chất, thực phẩm và đồ uống, nước và nước thải, và nhiều ứng dụng đo mức khác trong các hệ thống lưu trữ, quy trình và vận chuyển chất lỏng và chất rắnCẤU TẠO CỦA CẢM BIẾN ĐO MỨC RADAR
Cảm biến đo mức radar bao gồm các thành phần chính Anten, Mạch phát và nhận sóng, bộ xử lý tín hiệu, giao diện và hiện thị, Vỏ bảo vệ chi tiết như sau:Anten
Là phần truyền và thu sóng radar. Anten được sử dụng để phát đi tín hiệu sóng radar và thu lại tín hiệu phản chiếu từ mặt chất lỏng hoặc chất rắn.Mạch phát và nhận sóng
Là phần điện tử trong cảm biến để điều khiển quá trình phát và nhận sóng radar. Nó bao gồm một bộ phát sóng để tạo ra tín hiệu sóng radar và một bộ nhận sóng để thu lại tín hiệu phản chiếu.Bộ xử lý tín hiệu
Sau khi nhận được tín hiệu phản chiếu từ mặt chất lỏng hoặc chất rắn, cảm biến sử dụng bộ xử lý tín hiệu để xử lý và phân tích dữ liệu nhận được. Bộ xử lý tín hiệu tính toán thời gian phản chiếu và chuyển đổi nó thành mức chất lỏng hoặc chất rắn tương ứng.Giao diện và hiển thị
Cảm biến đo mức radar thường đi kèm với một giao diện người dùng để cấu hình và điều chỉnh cảm biến. Nó cũng có thể có một màn hình hiển thị để hiển thị giá trị mức đo cho người sử dụng.Vỏ bảo vệ
Cảm biến đo mức radar thường được bảo vệ bởi một vỏ bảo vệ chắc chắn để chống lại các yếu tố môi trường như bụi, nước, và tác động vật lý. Cấu trúc và thiết kế của cảm biến đo mức radar có thể thay đổi tùy thuộc vào ứng dụng cụ thể và nhà sản xuất. Tuy nhiên, các thành phần chính như anten, mạch phát và nhận sóng, bộ xử lý tín hiệu, giao diện và hiển thị, và vỏ bảo vệ là những phần quan trọng và chung có trong cảm biến đo mức radar.PHÂN LOẠI CẢM BIẾN ĐO MỨC RADAR
Cảm biến đo mức radar có thể được phân loại dựa trên các yếu tố như nguyên lý hoạt động, thiết kế và ứng dụng. Dưới đây là một số phân loại phổ biến của cảm biến đo mức radar:Cảm biến đo mức radar liên tục (Continuous Level Radar)
Cảm biến này cho phép đo mức chất lỏng hoặc chất rắn một cách liên tục trong một khoảng thời gian. Nó cung cấp thông tin về mức độ chất lỏng hoặc chất rắn trong thời gian thực.Cảm biến đo mức radar đo khoảng (Pulse Radar Level)
Cảm biến này hoạt động bằng cách gửi một xung radar ngắn và đo thời gian mà xung radar phản chiếu lại từ bề mặt chất lỏng hoặc chất rắn. Từ thời gian đo được, cảm biến tính toán khoảng cách từ cảm biến đến bề mặt.Cảm biến đo mức radar môi trường (Non-Contact Radar)
Loại cảm biến này có khả năng đo mức chất lỏng hoặc chất rắn mà không cần tiếp xúc vật liệu. Nó sử dụng sóng radar để đo khoảng cách và xác định mức độ mà không bị ảnh hưởng bởi tính chất của chất lỏng hoặc chất rắn.Cảm biến đo mức radar nhiệt độ cao (High-Temperature Radar)
Đây là loại cảm biến đặc biệt được thiết kế để đo mức trong môi trường có nhiệt độ cao, chẳng hạn như trong lò hơi, lò đốt, hay các quá trình công nghiệp có nhiệt độ cao.Cảm biến đo mức radar dùng cho chất lỏng dẫn điện (Guided Wave Radar)
Loại cảm biến này sử dụng sóng radar dẫn để truyền tín hiệu từ cảm biến đến mặt chất lỏng và đo khoảng cách dựa trên thời gian phản chiếu. Nó thích hợp cho việc đo mức chất lỏng dẫn điện như dầu, chất lỏng hoá học, hay nước. Đây chỉ là một số phân loại cơ bản của cảm biến đo mức radar. Mỗi loại cảm biến này có ưu điểm và hạn chế riêng, và sẽ được lựa chọn dựa trên yêu cầu cụ thể của ứng dụng và môi trường làm việc.CÁC HÃNG SẢN XUẤT CẢM BIẾN ĐO MỨC RADAR

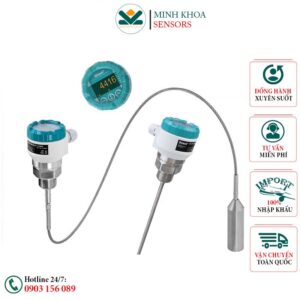

Cảm biến đo mức radar GRLM-70
- Model: Sản phẩm có mã là GRLM-70
- Nguồn cấp: 18…36Vdc
- Tín hiệu output: 4…20mA, chuẩn Hart
- Giao tiếp truyền thông: Modbus RS-485
- Sai số cho phép: 1mm trên thang đo
- Thời gian đáp ứng nhanh: 1…99s, có thể điều chỉnh
- Màn hình hiển thị: Dạng ma trận Oled, hiển thị 5 số
- Vật liệu: Thép không rỉ cao cấp 316
- Nhiệt độ làm việc: -30 … +70 °C
- Tiêu chuẩn bảo vệ: IP67
- Trọng lượng: 0.5 kg
- Chuẩn kết nối ren: G1”, NPT 1”, ø 50,5 mm
- Loại cáp khuyến nghị: PVC 2 x 0,75 mm; PVC 2 x 2 x 0,25 mm²
>>> SẢM PHẨM CÙNG LOẠI: Về dòng cảm biến mới cùng loại với cảm biến mức radar, Bấm vào đây nhé: Cảm biến đo mức siêu âm
