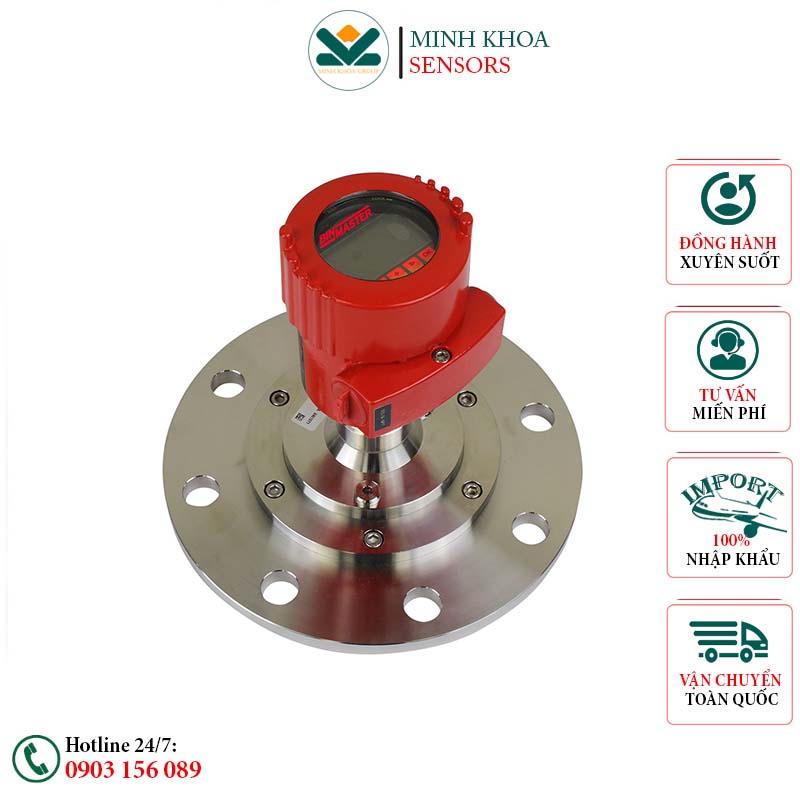

Cảm Biến Đo Mức Radar NCR-80 Binmaster

Cảm biến đo mức radar NCR-80 chuyên dụng trong đo mức xi măng. Vậy dòng cảm biến này còn ứng dụng khác ngoài xi măng không? Hãy cùng Minh Khoa Sensors tìm hiểu sâu hơn về thiết kế, các vận hành, ứng dụng của dòng cảm biến này nhé.

CẢM BIẾN ĐO MỨC RADAR NCR-80

Cảm biến đo mức radar NCR-80 (NCR-80 radar level Sensor) là dòng cảm biến radar đo mức không tiếp xúc của hãng Binmaster – USA sản xuất. Cảm biến này hoạt động theo nguyên lý phản xạ sóng radar, được thiết kế để đo mức liên tục của các loại chất rắn tổng hợp như bột, hạt, xi măng,… với dải đo lớn nhất lên tới 120m

Cảm biến radar NCR-80 hoạt động tốt trong môi trường nhiều bụi, nó có tần số 80 GHz mạnh mẽ tập trung vào góc phát xạ hẹp 4° giúp cho cảm biến có độ chính xác cao khoảng 0,2 inch và phạm vi đo lên đến 393 feet phù hợp trong các bồn hẹp và cao.”

>>> GÓC CHIA SẺ SẢN PHẨM: Dòng cảm biến radar đo mức không tiếp xúc của hãng Dinel nổi tiếng Châu Âu có dải đo tối đa tới 40m có thể bạn đang cần đấy, tham khảo sản phẩm tại đây nhé: Cảm biến đo mức radar GRLM-70

Nguyên lý hoạt động của cảm biến radar NCR-80

Cảm biến đo mức radar NCR-80 hoạt động theo nguyên lý: thu và phát sóng điện từ. Thiết bị sẽ được lắp trên đỉnh của các Silo, bể chứa, bồn chứa, lúc này cảm biến Radar sẽ phát các tín hiệu sóng với tần số siêu cao tần. Khi các tín hiệu sóng chạm vào bề mặt của vật liệu, vật chất, sóng sẽ được phản xạ lại, bộ phận xử lý tích hợp trong cảm biến sẽ tiếp nhận thông tin và mã hoá về bộ hiển thị.

Cảm biến tính được khoảng cách từ thiết bị đến bề mặt sóng khi biết được tốc độ phát sóng và thời gian.

Ưu điểm của NCR-80

Cảm biến đo mức radar NCR-80 này sử dụng sóng radar với tần số 80 GHz để đo mức chất trong các bồn, hố chứa hoặc thiết bị tương tự.Nó có khả năng đo trong các điều kiện khắc nghiệt, độ chính xác cao và khả năng hoạt động tốt trong môi trường có tiếng ồn, bụi bẩn, nhiệt độ cao.

Cảm biến radar NCR-80 có khả năng đo khoảng cách lên đến 393 feet (khoảng 120 mét) mà không cần tiếp xúc trực tiếp với chất hoặc vật liệu được đo.

Cảm biến phát ra một chùm tia radar có góc mở là 4 độ cho khoảng cách 0-120m và Góc chiếu nhỏ chỉ từ 8 độ cho khoảng cách 0-24m . Điều này cho phép cảm biến tập trung vào một khu vực nhỏ và cung cấp khả năng định vị chính xác mức chất hoặc vật liệu trong vùng đo. Góc chùm hẹp giúp tránh nhiễu từ các vật thể xung quanh và đảm bảo tính chính xác của đo lường.

Cảm biến radar cần có khả năng khử bụi bám vào đầu cảm biến radar bằng cách thiết kế một ống thông hơi khí nén xả thẳng vào cảm biến để làm sạch ngăn không cho bụi làm ảnh hưởng tới kết quả đo.

Cảm biến có khả năng đo mức chất với độ chính xác cao, và sai số trong quá trình đo lường chỉ trong khoảng 0.2 inch khoảng 5mm, tức là đo lường rất chính xác và đáng tin cậy.

Cảm biến có khả năng chịu được nhiệt độ cao và vẫn hoạt động ổn định trong môi trường có nhiệt độ lên đến 392°F (khoảng 200°C) mà không gây ảnh hưởng đến hiệu suất hoặc độ chính xác của cảm biến.

Cảm biến đã được chứng nhận và được phép sử dụng trong các môi trường có nguy cơ gây nguy hiểm, chẳng hạn như môi trường chứa hóa chất dễ cháy nổ, khí độc, hay bất kỳ điều kiện nào có thể gây ra nguy hiểm cho cảm biến hoặc xung quanh nó.

Cảm biến đã được Cơ quan Quản lý Thực phẩm và Dược phẩm Hoa Kỳ (FDA) chấp thuận để sử dụng trong ngành thực phẩm hoặc dược phẩm

Cảm biến được thiết kế để chống lại ảnh hưởng của các hóa chất, chất ăn mòn hoặc ảnh hưởng khác từ môi trường mà nó hoạt động. Điều này giúp cảm biến duy trì hiệu suất tốt và tuổi thọ lâu dài trong các môi trường có tác động hóa học mạnh.

Tùy chọn BinDisc được cung cấp để giúp người dùng dễ dàng thiết lập và cấu hình cảm biến mức radar một cách đơn giản và thuận tiện. Điều này có thể bao gồm các tính năng như giao diện người dùng thân thiện, hướng dẫn rõ ràng, công cụ dễ sử dụng để thay đổi các thiết lập và cấu hình, giúp tối ưu hóa hiệu suất và hoạt động của cảm biến một cách hiệu quả.

ỨNG DỤNG CỦA CẢM BIẾN ĐO MỨC RADAR NCR-80

Các ứng dụng của cảm biến mức radar NCR-80 bao gồm:

• • Dùng để đo mức các chất rắn như: Xi măng, hạt, than, cắt gỗ, viên nén, cát, vật liệu xây dựng, hoặc nhựa, .cám, thức ăn gia súc, lúa, gạo,…
  • Dùng để đo và kiểm soát mức chất trong các bồn chứa như Silo, trong đó kích thước của bồn chứa cao hơn so với kích thước ngang, và việc đo mức thường chỉ tập trung vào một vị trí cố định.
  • Cảm biến được sử dụng trong các môi trường khắc nghiệt, như trong nhà máy sản xuất, nhà máy nhiệt điện hoặc các ngành công nghiệp khác có môi trường có tiếng ồn lớn, bụi bẩn nhiều hoặc nhiệt độ cao, gây khó khăn cho việc đo mức chất một cách chính xác và đáng tin cậy.
  • Cảm biến được sử dụng cảm biến trong các bồn chứa có đặc điểm đặc biệt, như bồn có luồng chảy mạnh, cấu trúc bên trong phức tạp hoặc tích tụ chất tại bề mặt bên trong. Trong những trường hợp này, việc định vị và tập trung chính xác cảm biến là quan trọng để đảm bảo độ chính xác và đáng tin cậy của việc đo mức chất.
  • Vật liệu có điện môi thấp hoặc vật liệu có khả năng phản xạ hạn chế như nhựa, gỗ, bột, hoặc chất rắn không dẫn điện
  • Sử dụng cảm biến để giám sát và kiểm soát việc vận chuyển vật liệu qua băng tải. Cảm biến được gắn trên băng tải để đảm bảo rằng không có quá tải (vật liệu chất đống quá mức cho phép) hoặc để phát hiện khi băng tải đang chạy trống, tức là không có vật liệu trên băng tải. Điều này giúp ngăn chặn các vấn đề như quá tải hoặc tránh tình trạng băng tải chạy trống, đảm bảo hoạt động hiệu quả và an toàn của hệ thống vận chuyển.
  • Sử dụng cảm biến để đo và kiểm soát mức chất trong các thiết bị công nghiệp như máy nghiền (để đảm bảo rằng mức chất không vượt quá mức cho phép) hoặc trong các ngăn chứa bụi điện tĩnh (ESP hoppers) để kiểm soát lượng bụi bẩn hoặc chất thải. Điều này giúp đảm bảo hoạt động hiệu quả và an toàn của các thiết bị và quá trình công nghiệp.
  • Sử dụng cảm biến để đo và kiểm soát mức chất trong các đống chất (ví dụ: cát, đá, nguyên liệu) hoặc trong các hố đất (pits) để đảm bảo rằng mức chất không vượt quá hoặc thấp hơn mức cho phép. Điều này có thể áp dụng trong nhiều ngữ cảnh, từ công nghiệp xây dựng đến ngành khai thác mỏ và nông nghiệp.

THÔNG SỐ KỸ THUẬT CẢM BIẾN ĐO MỨC RADAR NCR-80

Dưới đây là thông số kỹ thuật của cảm biến mức radar NCR-80, mọi người tìm hiểu kỹ trước khi ứng dụng vào hệ thống sản xuất nhà mình nhé.

Thông số kỹ thuật chung

• • Nhà sản xuất : Binmaster – USA
  • Model : NCR-80
  • Tần số hoạt động : 80Ghz
  • Nguồn cấp : 24Vdc hoặc 230V tuỳ version
  • Khoảng cách đo : 24m và 120m
  • Tín hiệu ngõ ra : 4-20mA / HART, Modbus RTU
  • Sai số : 0.2 inch tương đương 5mm trên toàn dải đo
  • Áp suất làm việc : max 20 bar
  • Nhiệt độ là việc : max 200oC
  • Góc chiếu : 4 độ cho khoảng cách 120m, và 8 độ cho khoảng cách 24m
  • Hiển thị : dạng LCD rõ nét ngay cả ngoài trời nắng và 4 phím cài đặt
  • Đơn vị đo : m, %, 4-20mA … quy đổi độ cao thành thể tích và các đơn vị khác.
  • Thân cảm biến : được thiết kế bằng nhựa cứng hoặc Inox tuỳ theo áp suất làm việc
  • Đo được : tất cả các loại tank đúng, tank nằm
  • Khả năng chống nước : IP66, IP67, IP68 tuỳ chọn

Thông số kỹ thuật khác

• • Phạm vi đo : 394 feet (120 m)
  • Độ chính xác : ± .2” (5mm)
  • Yêu cầu về nguồn điện:
  • Phiên bản điện áp thấp: 9,6 đến 48 V DC, 20 đến 42 V AC, 50/60 Hz
  • Phiên bản điện áp thông thường: 90 đến 253 V AC, 50/60 Hz
  • Định mức vỏ bọc : IP66/IP68 (0,2 bar), IP66/IP67, IP66/IP68 (1 bar)
  • Đầu ra : Profibus PA, Foundation Fieldbus, Hai dây 4 – 20 mA/HART®, Modbus, Bốn dây 4 – 20 mA /HART®
  • Thiết kế: Mặt bích thép không gỉ (kim loại)
    Anten nhựa 1-1/2″NPT

Bản vẽ
