Cảm Biến Đo Mức Radar RDR306L-24

Cảm biến Radar RDR306L-24 là dòng cảm biến đo mức liên tục khá phổ biến với chi phí hợp lý nhưng chất lượng cao. Cùng Minh Khoa Sensors tìm hiểu, khám về về tính chất, nguyên lý và ứng dụng của dòng cảm biến đa chức năng này nhé.

CẢM BIẾN ĐO MỨC RADAR RDR306L-24

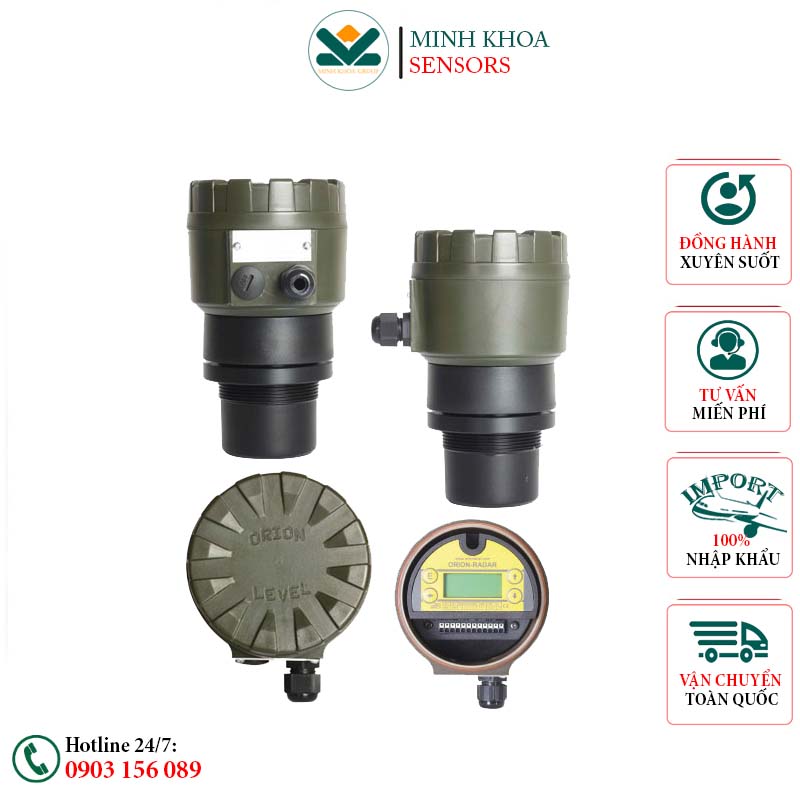

Cảm biến đo mức radar RDR306L-24 (RDR306L-24 Radar Level Transmitter) là dòng cảm biến radar đo mức không tiếp xúc của hãng Orion – USA sản xuất. Cảm biến với dải đo tối đa 6m được sử dụng để đo liên tục mức và thể tích của chất lỏng trong các bể mở và bể kín mà không cần tiếp xúc.

>>> GÓC CHIA SẺ SẢN PHẨM: Cảm biến đo mức liên tục của các loại chất rắn tổng hợp như bột, hạt, xi măng,vôi, cát… với dải đo lớn nhất lên tới 20m có thể bạn đang tìm đúng không, vậy hãy bấm vào bài viết sản phẩm này nhé: Cảm biến đo mức radar RDR320A-24

Nguyên lý hoạt động của cảm biến RDR306L-24

Cảm biến đo mức radar RDR306L-24 của hãng Orion sử dụng công nghệ radar xung (pulse radar technology). Đây là một phương pháp sử dụng tín hiệu xung ngắn được gửi từ một thiết bị radar để đo khoảng cách đến bề mặt đối tượng.

Trong công nghệ này, tín hiệu xung được phát ra từ radar và sau đó phản xạ từ bề mặt của đối tượng. Thời gian mà tín hiệu xung mất để đi và trở lại được sử dụng để tính toán khoảng cách đến bề mặt của đối tượng. Từ khoảng cách này, có thể suy ra các thông tin về mức nước, mức chất lỏng hoặc khoảng cách trong các ứng dụng đo kiểm khác.

Cụ thể hơn ở cảm biến đo mức radar RDR306L-24, nó sẽ phát ra các tín hiệu sóng vô tuyến có tần số cao 80 GHz và chu kỳ ngắn. Khi các tín hiệu trên chạm vào bề mặt đối tượng, nó sẽ phản xạ và trở lại cảm biến. Thời gian và pha chênh lệch giữa tín hiệu ban đầu và tín hiệu phản xạ được sử dụng để tính toán khoảng cách từ cảm biến đến bề mặt đối tượng.

Khi khoảng cách tăng lên hoặc giảm đi, sự chênh lệch thời gian và pha cũng sẽ thay đổi theo tỷ lệ thuận, giúp xác định vị trí chính xác của bề mặt đối tượng.

Ứng dụng của cảm biến

Cảm biến đo mức radar RDR306L-24 thường được sử dụng trong việc đo mức chất lỏng trong các bể, thùng chứa, hầm, silo và các ứng dụng công nghiệp khác cụ thể như sau:

• • Công nghệ xử lý và xử lý nước: Nước, nước thải, v.v.
  • Ngành thực phẩm: Đồ uống, sữa và các sản phẩm từ sữa, v.v.
  • Công nghiệp hóa chất và dược phẩm: Oil, Diesel, FuelOil, Acid, v.v.

Ưu điểm đặc biệt

Dòng cảm biến radar RDR306L-24 được rất nhiều nhà máy ở Việt Nam tin dùng do các ưu điểm dưới đây:

• • Giá thành tốt nhất phân khúc.
  • Độ chính xác cao.
  • Có tất cả ngõ ra 4-20mA, relay và cả truyền thông RS485 từ đó không phát sinh thêm chi phí để nâng cấp.
  • Có màn hình LCD hiển thị tích hợp các thông tin như: khoảng cách, mực nước, nhiệt độ môi trường và cả dòng mA ngõ ra mà nhiều cảm biến khác cùng phân khúc không có.
  • Có thể tùy ý cài đặt dãy đo, tín hiệu ngõ ra,… đơn giản bằng các phím vật lý.

THÔNG SỐ KỸ THUẬT CẢM BIẾN ĐO MỨC RADAR RDR306L-24

Cảm biến Radar RDR306L-24 có các thông số cần quan tâm chính như sau, mọi người cùng tìm hiểu để chọn cho nhà máy mình loại phù hợp nhé.

• • Model: RDR306L-24
  • Xuất xứ: ORION-USA
  • Nguồn cấp: 24VDC
  • Tín hiệu ngõ ra: Analog 4-20 mA & 2 NO, ngõ ra Relay 250, RS485
  • Khoảng cách đo tối đa: 6 m với đa dạng thang đo: 1m, 2m, 3m, 4m, 5m, 6m
  • Tiêu chuẩn bảo vệ: IP68
  • Nhiệt độ hoạt động: -20°C, +80°C,
  • Áp suất vận hành: 3Bar,
  • Nhiệt độ môi trường: -20°C, +80°C,
  • Tần số phát sóng: 80GHz
  • Resolution: +/- 1 mm,
  • Sensitivity: +/- 0.2 % set
  • Góc phát của chùm sóng : 8°
  • Ren kết nối: M63 x 2
  • Điểm chết: 30cm tính từ đầu phát sóng
  • Vật liệu cấu thành: Vỏ làm bằng PC-ABS, Đầu phát sóng làm bằng PP: Polypropylene PVDF: Polyvinylidene fluoride
  • Khả năng cài đặt: có thể cài đặt dãy đo, tín hiệu ngõ ra, đơn vị tùy ý bằng 4 phím vật lý
  • Trọng lương: 0.75kg
  • Thời gian bảo hành: 12 tháng

>>> BẠN CÓ THỂ THAM KHẢO Tổng hợp tất cả thông tin về dòng cảm biến đo mức Radar: Tại Đây Nhé

LƯU Ý KHI LẮP ĐẶT CẢM BIẾN MỨC RADAR RDR306L-24DC

Khi lắp đặt cảm biến, mọi người cần lưu ý tới một vài vấn đề cơ bản như sau:

• • Góc lắp: Cố định cảm biến trên giá đỡ và lắp đặt sao cho cảm biến theo phương vuông góc với mặt phẳng cần đo. Tránh lắp cảm biến xuyên xéo, không vuông góc bởi vì sóng phát ra bị lệch làm cho kết quả đo không chính xác.
  • Vị trí Lắp Đặt: Chọn vị trí lắp đặt sao cho cảm biến có thể “nhìn thấy” được bề mặt chất lỏng cần đo mức. Tránh các chướng ngại vật như cấu trúc bể, ống, cánh khuấy, ứng dụng đèn chiếu sáng hoặc các vật thể khác có thể che khuất tín hiệu radar. Lựa chọn vị trí sao cho cảm biến không bị ảnh hưởng bởi nhiệt độ cao, hơi ẩm, hoặc môi trường ăn mòn.
  • Khoảng Cách Tới Bề Mặt Đo: Tuân thủ khoảng cách tối thiểu và tối đa giữa cảm biến và bề mặt đo, như được hướng dẫn bởi nhà sản xuất. Điều này đảm bảo cảm biến hoạt động chính xác và đáng tin cậy.
  • Cấp Nguồn Điện: Sử dụng nguồn cấp điện đúng theo yêu cầu của cảm biến (24V DC trong trường này).Đảm bảo cấp nguồn ổn định và phù hợp để đảm bảo hoạt động ổn định của cảm biến
  • Kiểm Tra Hoạt Động:Sau khi lắp đặt và cấu hình, kiểm tra cẩn thận hoạt động của cảm biến bằng cách đo mức và xác nhận rằng kết quả đo là chính xác và ổn định.
    Môi chất bay hơi và ăn mòn. Sẽ gây thay đổi kết cấu vỏ nhựa sensor, dẫn đến hỏng. Nên dòng vật liệu kháng hóa chất như PVDF

Nhớ rằng lắp đặt cảm biến mức radar cần tuân theo hướng dẫn của nhà sản xuất và các quy tắc an toàn để đảm bảo hoạt động đáng tin cậy và an toàn.

LƯU Ý KHI MUA CẢM BIẾN MỨC RADAR RDR306L-24DC

Dưới đây là một số lưu ý quan trọng khi mua cảm biến mức radar RDR306L-24DC:

Kiểm Tra Thông Số Kỹ Thuật Cần Dùng

Xác định rõ yêu cầu ứng dụng của bạn cho hoạt động sản xuất của mình như loại chất lỏng cần đo mức, môi trường làm việc, khoảng cách đo, và các yêu cầu khác. Đồng thời nên xem xét cẩn thận các thông số kỹ thuật của cảm biến, bao gồm phạm vi đo, độ chính xác, độ nhạy, góc chết, nhiệt độ hoạt động và các tính năng khác sao cho phù hợp với nhu cầu nhà máy mình đang cần dùng.

Chọn Nhà Sản Xuất Đáng Tin Cậy:

Chọn một nhà sản xuất uy tín và có kinh nghiệm trong lĩnh vực cảm biến mức radar.
Nghiên cứu về những sản phẩm của các nhà sản xuất khác nhau để tìm hiểu về tính năng, hiệu suất và độ tin cậy của cảm biến.

Hiểu Rõ Cách Hoạt Động Và Các Tính Năng Cần Thiết:

Hiểu rõ cách cảm biến mức radar RDR306L-24DC hoạt động, cụ thể là cách nó sử dụng công nghệ radar xung (Pulse Radar) để đo mức.

Xác định xem cảm biến có tích hợp các tính năng cần thiết như hiển thị LCD, giao tiếp Modbus, hay tích hợp nguồn cấp điện.

Kiểm Tra Giá Cả

So sánh giá cả của các nhà cung cấp khác nhau để đảm bảo rằng bạn đang mua cảm biến với giá hợp lý và tương xứng với chất lượng và tính năng. Nhưng giá thì luôn đi kèm với chất lượng nên mọi người hãy chú ý nhé.

Mua Từ Nguồn Đáng Tin Cậy:

Mua sản phẩm từ nguồn cung cấp đáng tin cậy để đảm bảo chất lượng và hỗ trợ sau bán hàng như các dịch vụ hậu mãi như dịch vụ bảo hành và hỗ trợ kỹ thuật sau khi mua sản phẩm.

Lưu ý rằng việc mua cảm biến mức radar cần dựa trên nhu cầu ứng dụng của bạn và tính toàn diện của sản phẩm, đảm bảo rằng nó phù hợp với yêu cầu và môi trường làm việc của bạn.
