Cảm biến đo mức điện dung là gì? Bạn hiểu như thế nào về cấu tạo bên trong, nguyên lý hoạt động của nó chưa? Trong bài viết này hãy cùng Minh Khoa Sensors tìm hiệu nhé.
CẢM BIẾN ĐO MỨC ĐIỆN DUNG HIỂU NHƯ THẾ NÀO?
Cảm biến mức điện dung là gì?
Cảm biến đo mức điện dung (Capacitance level sensor) là một loại cảm biến được sử dụng để đo mức chất lỏng hoặc chất rắn trong các bồn, hầm chứa hoặc thiết bị công nghiệp. Cảm biến đo mức điện dung được sử dụng rộng rãi trong các ngành công nghiệp như hóa chất, dầu khí, thực phẩm và đồ uống, nước và xử lý nước thải, để đo mức trong bồn chứa, hầm chứa, ống dẫn và các thiết bị công nghiệp khác.Nguyên lý hoạt động của cảm biến đo mức điện dung
Nguyên lý hoạt động của cảm biến đo mức điện dung dựa trên sự thay đổi điện dung giữa hai điện cực, một trong số đó là điện cực hoạt động và điện cực đối chiếu. Khi chất lỏng chạm vào điện cực hoạt động, điện dung của cảm biến thay đổi theo tỷ lệ với mức chất lỏng. Thông qua việc đo lường sự thay đổi điện dung, cảm biến có thể xác định mức chất lỏng hiện tại. Cảm biến đo mức điện dung thường có độ chính xác cao, khả năng đo trong môi trường ăn mòn và áp suất cao. Tuy nhiên, nó cũng có một số hạn chế như cần hiệu chỉnh định kỳ để đảm bảo độ chính xác, ảnh hưởng bởi nhiễu điện từ và khó thích ứng với các chất lỏng có tính chất dẫn điện kém.CẤU TẠO CỦA CẢM BIẾN ĐO MỨC ĐIỆN DUNG
Cảm biến điện dung thường được cấu tạo bởi 4 thành phần chính sau:Điện cực hoạt động
Đây là phần của cảm biến tiếp xúc trực tiếp với chất lỏng và chịu sự thay đổi điện dung khi mức chất lỏng thay đổi. Điện cực hoạt động có thể được làm bằng các vật liệu dẫn điện như kim loại hoặc composite điện cực đặc biệt.Điện cực đối chiếu
Điện cực đối chiếu được sử dụng để so sánh với điện cực hoạt động và giúp xác định sự thay đổi điện dung. Nó không tiếp xúc trực tiếp với chất lỏng mà thường nằm bên ngoài hoặc bên trong thùng chứa chất lỏng.Chất cách điện
Chất cách điện được sử dụng để cách ly và bảo vệ các điện cực khỏi tác động của môi trường xung quanh. Thông qua chất cách điện, các điện cực không tiếp xúc trực tiếp với chất lỏng mà chỉ tương tác thông qua thay đổi điện dung.Đầu đo
Đầu đo là phần của cảm biến được kết nối với các điện cực và được gắn vào thùng chứa chất lỏng hoặc môi trường cần đo. Nó có thể có các kết cấu và thiết kế khác nhau tùy thuộc vào ứng dụng cụ thể.Đầu nối
Đầu nối được sử dụng để kết nối cảm biến với hệ thống đo hoặc thiết bị điện tử để đọc và xử lý tín hiệu đo từ cảm biến. Cấu tạo chi tiết của cảm biến điện dung có thể thay đổi tùy thuộc vào ứng dụng và các yêu cầu cụ thể của hệ thống đo.ƯU VÀ NHƯỢC ĐIỂM CẢM BIẾN ĐO MỨC ĐIỆN DUNG
Ưu điểm của cảm biến đo mức điện dung
Cảm biến điện dung có rất nhiều ưu điểm, dưới đây là 4 ưu điểm vượt trội của dòng cảm biến này.- Độ chính xác cao: Cảm biến đo mức điện dung có khả năng cung cấp độ chính xác cao trong việc đo mức chất lỏng. Điện dung có thể được đo rất chính xác và có thể được hiệu chỉnh cho các ứng dụng đo mức yêu cầu độ chính xác cao.
- Đo được nhiều loại chất lỏng: Cảm biến đo mức điện dung có khả năng đo được nhiều loại chất lỏng khác nhau, bao gồm cả chất lỏng dẫn điện và chất lỏng không dẫn điện.
- Ổn định trong thời gian dài: Cảm biến đo mức điện dung có tính ổn định cao trong thời gian dài, không bị ảnh hưởng bởi các yếu tố môi trường như nhiệt độ, áp suất hay chất lượng chất lỏng.
- Khả năng chịu được áp suất cao: Cảm biến đo mức điện dung có khả năng chịu được áp suất cao, cho phép sử dụng trong các ứng dụng có yêu cầu áp suất cao.
Nhược điểm của cảm biến đo mức điện dung
Ngoài những ưu điềm trên thì bên cạnh đó nó cũng các dòng cảm biến mức điện dung cũng có một số nhược điểm như:- Giá thành cao: Cảm biến đo mức điện dung có giá thành cao hơn so với một số loại cảm biến đo mức khác, đặc biệt là khi áp dụng cho các ứng dụng có yêu cầu đo mức chính xác cao.
- Yêu cầu điện cực cách điện tốt: Để đảm bảo độ chính xác và độ tin cậy của cảm biến đo mức điện dung, cần sử dụng điện cực cách điện tốt để giữ cho chất lỏng không tiếp xúc trực tiếp với các điện cực.
- Giới hạn đo mức: Cảm biến đo mức điện dung có giới hạn đo mức, không thể đo mức chất lỏng khi mức quá cao hoặc quá thấp so với phạm vi đo của cảm biến.
>>> TỔNG HỢP: Các dòng cảm biến hiện nay tại Minh Khoa, xem tại đây nhé: Minh Khoa Sensors
PHÂN LOẠI CẢM BIẾN ĐO MỨC ĐIỆN DUNG
Có rất nhiều cách để phân loại cảm biên đo mức điện dung, dưới đây chúng tôi phân dòng cảm biến này ra 4 dòng chính đó là cảm biến mức điện dung tiếp xúc, cảm biến mức điện dung không tiếp xúc, cảm biến điện dung dung sai và cảm biến diện dung đa điểm chi tiến như sau:Cảm biến báo mức điện dung tiếp xúc
Loại cảm biến này có một điện cực tiếp xúc trực tiếp với chất lỏng để đo mức chất lỏng. Điện cực sẽ thay đổi điện dung khi chất lỏng tiếp xúc với nó.Cảm biến báo mức điện dung không tiếp xúc
Loại cảm biến này không tiếp xúc trực tiếp với chất lỏng, mà sử dụng một điện cực không tiếp xúc như một điểm tham chiếu. Thay đổi điện dung sẽ xảy ra khi mức chất lỏng thay đổi xung quanh điện cực.Cảm biến báo mức điện dung dung sai
Loại cảm biến này sử dụng một hoặc nhiều điện cực và một mạch điện dung dung sai để đo mức chất lỏng. Sự thay đổi của dung sai điện sẽ cho biết mức chất lỏng.Cảm biến báo mức điện dung đa điểm
Loại cảm biến này có nhiều điện cực được đặt ở các vị trí khác nhau trong bể chứa hoặc hệ thống. Sự thay đổi của điện dung ở các điểm này sẽ cho biết mức chất lỏng ở từng vị trí.MỘT SỐ DÒNG CẢM BIẾN ĐO MỨC ĐIỆN DUNG PHỔ BIẾN

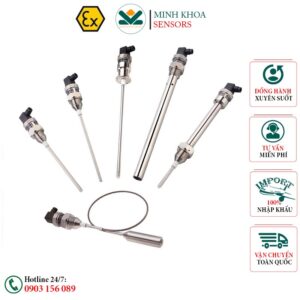

Dưới đây là một số dòng cảm biến đo mức điện dung đang bán phổ biến ở thị trường Việt Nam, chúng ta cùng tìm hiểu nhé.Cảm biến điện đo mức nước bằng điện dung liên tục CLM-36N
- Model: Sản phẩm có mã là CLM 36N
- Xuất xứ: Được bên mình nhập khẩu từ Châu Âu
- Dãy đo: Có thể tùy chọn nhiều dãy đo khác nhau lên đến 2000mm
- Tín hiệu ngõ ra (Output): Tín hiệu analog 4-20ma
- Đường kính: Cảm biến có đường kính trong khoảng 8-10mm
- Nhiệt độ làm việc: Cảm biến có khả năng chịu nhiệt lên đến 200°C ở mức áp suất 10bar.
- Kết nối: Kiểu ren cơ khí G1/2, G1, G3/8,…
- Nguồn cấp: Cảm biến sử dụng nguồn 6-30VDC
- Tiêu chuẩn bảo vệ: Chống bụi và chống nước IP68
- Thời gian bảo hành: lên đến 12 tháng 1 đổi 1 nếu phát sinh lỗi từ nhà sản xuất.
Cảm biến điện dung báo đầy báo cạn của Orion - LSHD315
- Model: Sản phẩm có mã là LSHD315
- Xuất xứ: Được bên mình nhập khẩu từ hãng Orion – USA (made in Turkey)
- Tín hiệu ngõ ra (Output): Ngõ ra của cảm biến dạng Relay NO/NC.
- Khả năng chịu áp: Chịu áp suất lên đến 10bar Chiều dài: Chiều dài của cảm biến khoảng 150mm. Các bạn có thể tùy chọn các chiều dài khác như 400mm, 650mm, 1150mm
- Thời gian phản hồi tín hiệu: Độ trễ relay cao nhất 1s, gần như chúng ta không thể thấy được sự trễ tín hiệu
- Trọng lượng: Cân nặng cảm biến là 0.8kg
- Nguồn cấp: Cảm biến sử dụng nguồn điện 24VDC
- Tiêu chuẩn bảo vệ: Khả năng kháng nước và kháng bụi IP68
- Nhiệt độ làm việc: Cảm biến làm việc tốt trong khoảng nhiệt -20÷100°C
- Tần số hoạt động: Cảm biến phát ra tần số 1.5MHZ
- Kiểu nối ren: Kiểu ren cơ khí R1 1/2
- Thiết bị đạt các chứng chỉ EN 6100-6-4:2001, EN 61000-6-2:2005, EN 61010-1:2001
- Cảm biến có khả năng chỉnh độ nhạy cho phù hợp từng vật liệu.

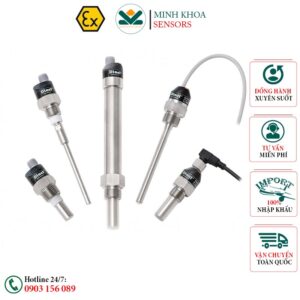

Cảm biến điện dung báo đầy báo cạn của Dinel CLS-23N:
- Model: Sản phẩm có mã là CLS-23N
- Xuất xứ: Nhập khẩu từ hãng Dinel – Cộng Hòa Séc
- Ngõ ra (Output): Tín hiệu ngõ ra của cảm biến dạng PNP, relay on/off
- Chiều dài cảm biến: Chúng ta có thể chọn từ 50mm đến 1000mm. Tuỳ theo vị trí lắp mà chúng ta lựa chọn chiều dài thích hợp.
- Nguồn cấp: Nguồn cấp cho cảm biến là 6-30VDC
- Thời gian đáp ứng cảm biến: Phản hồi tín hiệu trong 0.1s
- Khả năng chịu nhiệt: Cảm biến chịu nhiệt độ trong khoảng từ -30-150°C
- Khả năng chịu áp suất: Cao nhất 30bar tại 150 độ C.
- Tiêu chuẩn bảo vệ: Khả năng kháng nước và bụi đạt IP68
- Thời gian bảo hành: Lên đến 12 tháng 1 đổi 1 nếu có lỗi từ nhà sản xuất
- Cảm biến có thể hiệu chuẩn độ nhạy phù hợp các chất lỏng khác nhau.
- Khả năng chống cháy nổ nếu dùng trong xăng dầu

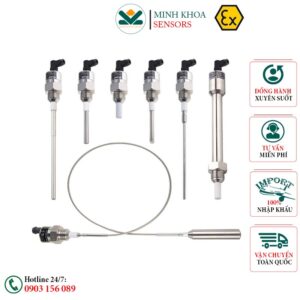

Cảm biến điện dung báo đầy báo cạn của Dinel DLS-27N:
- Model: sản phẩm có mã là DLS-27N
- Xuất xứ: nhập khẩu từ hãng Dinel – Cộng Hòa Séc
- Cảm biến có các ngõ ra: PNP, NPN
- Cảm biến chịu nhiệt lên đến: -40-300 độ C
- Nguồn cấp cho cảm biến: Sử dụng nguồn 7-36VDC
- Thời gian đáp ứng: Phản hồi trong 0.2s
- Chiều dài cảm biến: Có thể tùy chọn từ 30mm đến 2000mm
- Đường kính cảm biến: Thường sẽ là phi 8 và phi 10 Vật liệu đầu dò: SS304 được phủ lớp nhựa FEP.
- Kiểu nối ren: G3/4
- Khả năng kháng nước, kháng bụi: Đạt tiêu chuẩn IP67
- Khả năng chịu áp suất: 1bar tại 180 độ C
- Thời gian bảo hành: Lên đến 12 tháng 1 đổi 1 nếu có lỗi từ nhà sản xuất
- Khả năng chống cháy nổ nếu dùng trong xăng dầu.
>>> BẠN CÓ BIẾT: Dòng cảm biến đo mức trong các ao hồ bể chứa lớn,... Cảm biến đo mức thủy tĩnh
