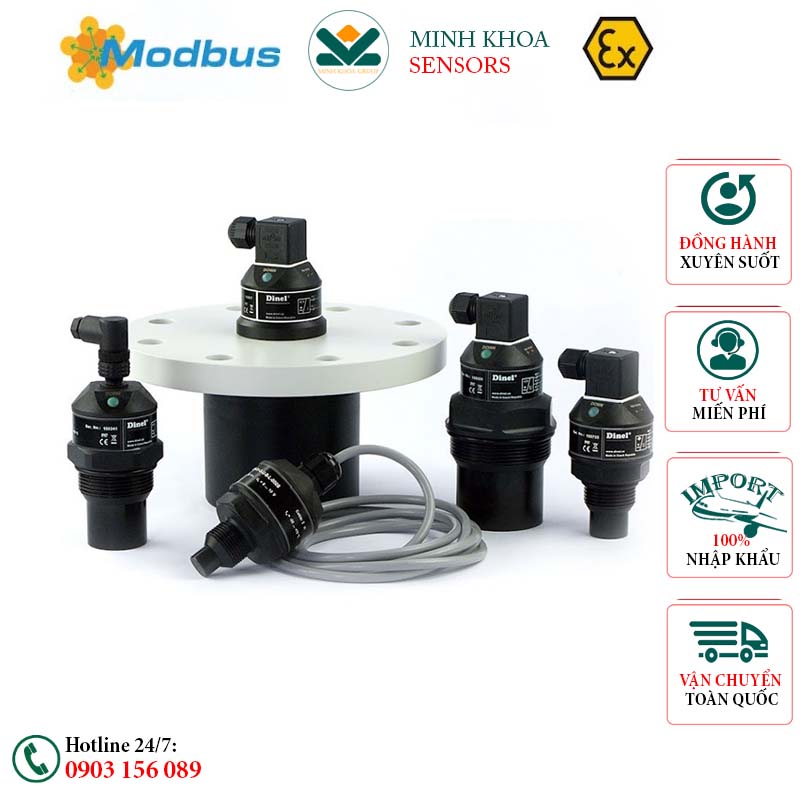

Cảm Biến Siêu Âm ULM-53

Cảm biến siêu âm ULM – 53 của hãng DINEL có độ chính xác cao. Dùng được trong nhiều môi trường khác nhau nó khác gì so với dòng ULM-70N. Hãy cùng Minh Khoa Sensors tìm hiểu chi tiết về dòng cảm biến trong bài viết này nhé.

THÔNG TIN VỀ CẢM BIẾN SIÊU ÂM ULM-53

Cảm biến siêu âm ULM-53 (ULM-53 ultrasonic level meters) là dòng cảm biến do hãng Dinel sản xuất, nó thuộc dòng cảm biến không tiếp xúc hoạt động theo nguyên lý đo bằng siêu âm, Cảm biến siêu âm ULM 53 dùng để đo liên tục mức chất lỏng (kể cả khi bị ô nhiễm), các chất dính và chất nhão (bùn, chất thải,…) trong các bồn mở hoặc kín, các hố chứa, các kênh mở, các cống thoát nước, v.v.

Cảm biến siêu âm ULM 53 có các dải đo phổ biến như ULM-53-01- , ULM-53-0-2 , ULM-53-06, ULM-53-10 , ULM-53-20 tương ứng với khoảng cách đo đạc được đó là 0-1m , 0-2m , 0-10m , 0-20m

>>> GÓC CHIA SẺ SẢN PHẨM: 4 dòng sản phẩm cảm biến mới – Cảm Biến Siêu Âm Echo Series Hãng ELORION tham khảo sản phẩm chi tiết tại đây nhé: Cảm biến siêu âm Echo Series

Một số ứng dụng thực tế cần phổ biến như:

• • Đo mức nước trong bồn, tank, silo hoặc các bể chứa
  • Đo mức Hạt nhựa – Bột gạo – Than đá – Xi măng trong sản xuất
  • Cảm biến siêu âm ULM-53 đo mức xăng dầu: ULM-53 có khả năng chống cháy nổ bảo vệ an toàn khi tiếp xúc đo đạc với môi chất dễ cháy như xăng dầu

Nguyên lý hoạt động của cảm biến siêu âm ULM-53

Các cảm biến đo mức siêu âm ULM 53 là các thiết bị đo nhỏ gọn bao gồm một bộ phát siêu âm và một mô-đun điện tử. Sử dụng bộ phát, cảm biến đo mức phát ra sóng siêu âm tới bề mặt mức chất lỏng. Bộ phát thu lại sóng âm phản xạ và sau đó các dữ liệu sẽ được xử lý trong mô-đun điện tử.

Dựa trên khoảng thời gian từ lúc sóng âm được phát ra đến mức chất lỏng và quay lại sẽ đo được khoảng cách. Thời gian này được trung bình bởi điện tử thực hiện bù nhiệt độ và sau đó chuyển đổi thành dòng ra 4 – 20 mA, điện áp 0 – 10 V hoặc giao thức RS-485 Modbus.

Nhờ nguyên lý đo không tiếp xúc hoạt động theo nguyên lý đo bằng siêu âm, cảm biến đo mức ULM – 53 phù hợp cho đo mức liên tục hoặc giới hạn của các chất lỏng, nước thải, bùn, hỗn hợp, keo dán, nhựa trong nhiều bồn mở và kín, hố chứa, kênh mở và cống thoát nước.

Sử dụng cho dung môi hữu cơ hoặc các chất khác chứa dung môi hữu cơ, nên tham khảo ý kiến của nhà sản xuất. Khả năng sử dụng để đo mức vật liệu rắn bị giới hạn, với khoảng đo ngắn hơn

Ưu điểm nổi bật của cảm biến ULM-53

Cảm biến siêu âm ULM-53 có nhiều ưu điểm nổi bật trong các ứng dụng đo mức và khoảng cách, bao gồm:

• • Đảm bảo được sự an toàn về vệ sinh thực phẩm hoặc sự ăn mòn điện hóa. Lý do đơn giản là đo mức chất lỏng không tiếp xúc.
  • Được dùng để đo mức có chiều cao hay sâu lên đến 20m.
  • Dễ dàng cài đặt bằng bút từ.
  • Phù hợp lắp đặt cảm biến ngay trực tiếp ngoài trời.
  • Có đèn LED hiển thị trạng thái.
  • Sử dụng để đo mức trong môi trường dễ cháy nổ.
  • Có độ chính xác cao.

THÔNG SỐ KỸ THUẬT CHUNG CỦA CẢM BIẾN SIÊU ÂM ULM-53

Dưới đây là chi tiết về thông số kỹ thuật của dòng Cảm biến siêu âm ULM-53:

• • Dải đo của ULM-53 : 0-1m , 0-2m , 0-10m , 0-20m (ứng với từng loại CODE)
  • Nguồn cấp: 18…36 Vdc
  • Tín hiệu đầu ra (Output) :
    4…20 mA (Harv)
    0…10 Vdc
  • Modbus RTU (RS485)
  • Sai số cho phép : tuỳ thuộc vào thang đo của từng loại vào khoảng 0,1-0,3 %
  • Góc phát sóng siêu âm : 10 độ lắp đặt vuông góc theo phương thẳng đứng
  • Thời gian phản hồi sóng: 1…4 S
  • Độ phân dải : <1mm
  • Nhiệt độ làm việc : -30 … 70 độ C
  • Kết nối : Ren kết nối
  • Trọng lượng : 0,2 Kg

>>> TỔNG HỢP: Các loại cảm biến siêu âm phổ biến tại Minh Khoa đang phân phối tại đây nhé: Cảm biến siêu âm tại Minh Khoa

CẢM BIẾN  SIÊU ÂM ULM 53 CÓ BAO NHIÊU LOẠI?

Cảm biến siêu âm ULM-53 của hãng Dinel thường được cung cấp trong nhiều loại và biến thể khác nhau để phù hợp với các ứng dụng và yêu cầu cụ thể. Một số loại phổ biến có thể bao gồm:

• • ULM–53_–01–_: phạm vi đo từ 0,1m đến 1m, thiết kế toàn bộ bằng nhựa, nguồn từ PVDF (polyvinylidene fluoride), kết nối cơ khí với ren G ¾.
  • ULM–53_–02–_: phạm vi đo từ 0,20m đến 2m, thiết kế toàn bộ bằng nhựa, nguồn từ PVDF, kết nối cơ khí với ren G 1”.
  • ULM–53_–06–_–_: phạm vi đo từ 0,20m đến 6m, thiết kế toàn bộ bằng nhựa, nguồn từ PVDF, kết nối cơ khí với ren G 1 ½”.
  • ULM–53_–10–_ –_: phạm vi đo từ 0,4m đến 10m, vỏ toàn bộ bằng nhựa, nguồn từ PVDF, kết nối cơ khí với ren G 2 ¼“.
  • ULM–53_–20–_ –_: phạm vi đo từ 0,5m đến 20m, vỏ toàn bộ bằng nhựa, nguồn từ PVDF, kết nối cơ khí với flan của hợp kim nhôm.”

Bản vẽ kích thước chi tiết

HƯỚNG DẪN ĐỌC VÀ HIỂU TÊN KÝ HIỆU CỦA CẢM BIẾN SIÊU ÂM ULM 53

Một số ví dụ:

ULM–53N–02–G–I–G–T

• • (N): Hoạt động trong môi trường không có chất dễ cháy nổ;
  • (02) Phạm vi tối đa 0,2 … 2m;
  • (G) Kết nối bằng ống ren;
  • (I) Đầu ra dòng điện(4 … 20 mA);
  • (G) kết nối bằng cổng ISO;
  • (T) cài đặt bằng nút bấm

ULM–53N–20–F–U–H–M-K5

• • (N): Hoạt động trong môi trường không có chất dễ cháy nổ;
  • (20) Phạm vi tối đa 0,5 … 20m;
  • (F) Kết nối bằng mặt bích;
  • (U) Đầu ra điện áp (0 … 10 V);
  • (H) Phương pháp kết nối bằng đầu nối dây cho ống bảo vệ;
  • (M) cài đặt bằng cảm biến từ (MP8).

ULM–53Xi–06–G–I–B–M-K5

• • (Xi) Hiệu suất cho môi trường dễ cháy nổ;
  • (06) Phạm vi tối đa 0,2 … 6m;
  • (G) Kết nối quá trình bằng ống ren;
  • (I) Đầu ra dòng điện (4 … 20 mA);
  • (B) Đầu nối dây ngắn PG11;
  • M) cài đặt bằng cảm biến từ (MP8).

ULM–53N–G–M–B–L-K5

• • (N): Hoạt động trong môi trường không có chất dễ cháy nổ;
  • (G) Kết nối quá trình bằng ống ren;
  • (M) Đường truyền RS-485 với giao tiếp Modbus RTU;
  • (B) Đầu nối dây ngắn PG11;
  • (L) Không có điều khiển và đèn LED.
