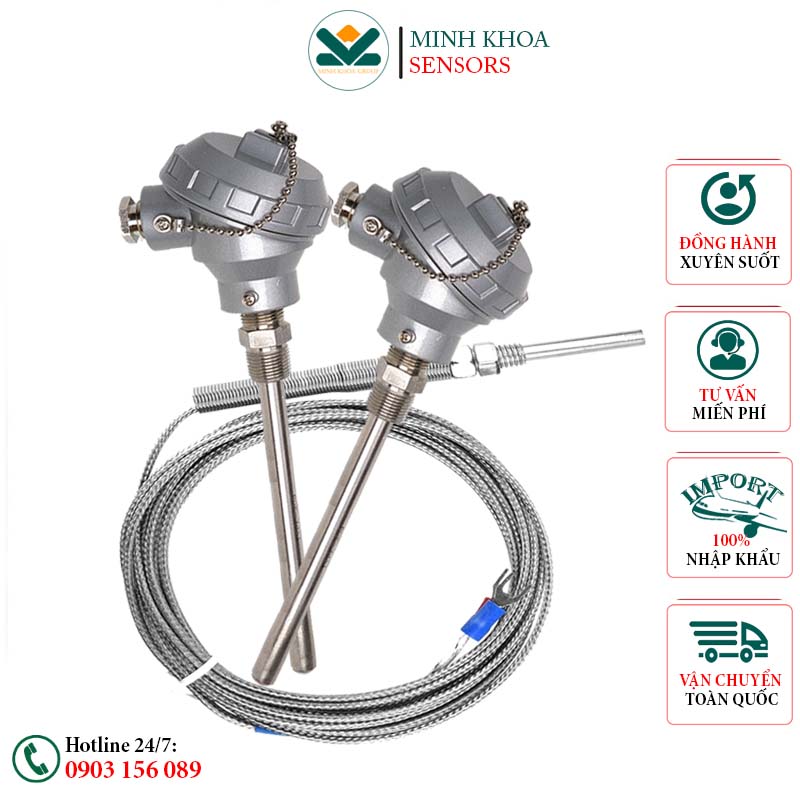

Cảm Biến Can Nhiệt Loại K

Cảm biến can nhiệt K là một loại cảm biến nhiệt độ khá đặc biệt đó. Hãy cùng Minh Khoa Sensors tìm hiểu sau hơn về kỹ thuật, chức năng và tính chất của dòng can nhiệt loại K này nhé.

THÔNG SỐ KỸ THUẬT CỦA CẢM BIẾN CAN NHIỆT K

• • Dây cảm biến nhiệt độ: từ -454 đến 2,300°F (từ -270 đến 1260°C)
  • Dây mở rộng: từ 32 đến 392°F (từ 0 đến 200°C)
  • Độ chính xác (tùy thuộc vào giá trị nào lớn hơn)
  • Tiêu chuẩn: ± 2.2°C hoặc ± 0.75%
  • Giới hạn sai số đặc biệt: ± 1°C hoặc ± 0.4%

>>> GIỚI THIỆU: Dòng cảm biến thuộc thermocouple có khả năng đo nhiệt độ từ -210 đến 750°C có phù hợp với doanh nghiệp bạn không? Tìm hiểu thêm tại đây nhé: Cảm biến can nhiệt J

CẢM BIẾN CAN NHIỆT K LÀ GÌ?

Cảm biến can nhiệt loại K (Còn được gọi là thermocouple Type K hoặc Can nhiệt K hoặc cảm biến nhiệt độ can K) là một loại cảm biến nhiệt độ dựa trên hiện tượng thế điện thế được tạo ra khi có sự khác biệt nhiệt độ giữa hai đầu của một dây thermocouple loại K. Nó hoạt động dựa trên hiệu ứng Seebeck.

Cảm biến nhiệt độ can K thường được làm từ các vật liệu khác nhau, như Niken và Chromel, để tạo ra hiệu điện thế khi có sự khác biệt nhiệt độ giữa hai đầu của dây.

Nó có khả năng đo nhiệt độ trong khoảng rộng từ -270 đến 1260°C nên được sử dụng rộng rãi trong các ứng dụng công nghiệp và hệ thống kiểm soát nhiệt độ, bao gồm lò nung, lò hơi, lò sấy, nồi hơi, đường ống dẫn dầu và nhiều ứng dụng khác.

CẢM BIẾN CAN NHIỆT K CÓ NHỮNG HÃNG NÀO ĐANG SẢN XUẤT

Dưới đây là một số hãng uy tín sản xuất cảm biến nhiệt độ Can K mà bạn có thể tìm thấy ở thị trường Việt Nam:

• • Omega Engineering
  • Honeywell
  • Yokogawa
  • Siemens
  • ABB
  • Endress+Hauser
  • Emerson Electric
  • WIKA
  • Pyromation
  • Ashcroft

Chúng tôi sẽ cập nhật sớm nhất các dòng sản phẩm chi tiết nhập khẩu chính hãng về nhé.

CẤU TẠO, NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN NHIỆT ĐỘ LOẠI K

Cấu tạo của can nhiệt K

Cảm biến can nhiệt K (Thermocouple Type K) được cấu tạo từ hai sợi dây làm từ hai loại kim loại khác nhau, thường là Chromel và Alumel. Cấu trúc cơ bản của cảm biến nhiệt độ K bao gồm:

• • Trong cảm biến nhiệt loại K có 2 dây, chân dương bao gồm 90% niken, 10% crom và chân âm bao gồm 95% niken, 2% nhôm, 2% mangan và 1% silicon. Đây là cặp nhiệt điện có mục đích chung phổ biến nhất với độ nhạy khoảng 41µV/°C.
  • Điểm nối (junction): Hai sợi dây Chromel và Alumel được nối với nhau tại một điểm gọi là điểm nối hoặc điểm hàn (weld junction). Điểm nối này tạo ra một hiệu điện thế tỷ lệ với nhiệt độ môi trường đo.
  • Vật liệu cách nhiệt loại K: Cảm biến nhiệt độ K thường được cách điện hai loại vật liệu cách nhiệt đó là alumino-silicate (khả năng dẫn nhiệt thấp và có thể chịu được nhiệt độ cao lên đến 1260 °C). Tiếp đó là lớp vỏ Magnesium Oxide có độ cách điện cao, phản ứng nhanh với thay đổi nhiệt độ và rất bền. Nó có thành phần thông thường là MgO chất lượng tiêu chuẩn (97%) và MgO tinh khiết cao và AI2O3.
    Cách nhiệt Magie Oxide được khuyến nghị cho cặp nhiệt điện loại K khi Cặp nhiệt điện được ngâm trong chất lỏng, độ ẩm cao, khí ăn mòn hoặc áp suất cao. Cặp nhiệt điện có thể được hình thành để tiếp cận các khu vực không thể tiếp cận.
  • Vỏ bảo vệ: Cảm biến K thường được đặt trong một vỏ bảo vệ để bảo vệ sợi dây khỏi tác động của môi trường xung quanh, bảo vệ chống ăn mòn hoặc cháy nổ. Vỏ bảo vệ thường được làm bằng vật liệu chịu nhiệt và chịu môi trường như thép không gỉ.

Cấu trúc này cho phép cảm biến nhiệt độ K tạo ra một hiệu điện thế tỷ lệ với nhiệt độ môi trường đo. Hiệu điện thế này được đo và chuyển đổi thành giá trị nhiệt độ thông qua các thiết bị đo và điều khiển.

Cảm biến nhiệt độ loại K được sử dụng rộng rãi trong các ứng dụng công nghiệp và đo lường nhiệt độ trong môi trường từ -200 độ C đến khoảng 1.200 độ C.

Nguyên lý hoạt động của can nhiệt K

Can nhiệt K (Thermocouple Type K) hoạt động dựa trên nguyên lý Seebeck. Bên trong cảm biến nhiệt độ can K, sợi dây Chromel (KP) và sợi dây Alumel (KN) được kết nối với nhau ở một điểm gọi là điểm nối hoặc điểm hàn. Khi có sự khác biệt về nhiệt độ giữa điểm nối và điểm kết nối (điểm tham chiếu) của cảm biến, một hiệu điện thế sẽ được tạo ra. Hiệu điện thế này tỉ lệ thuận với hiệu chênh lệch nhiệt độ và được đo bằng đơn vị Volt (V).

Để đo giá trị nhiệt độ từ hiệu điện thế của cảm biến nhiệt độ can K, cần sử dụng một bộ đo hoặc một máy đo nhiệt độ chuyên dụng. Bộ đo này thường có khả năng đo và chuyển đổi hiệu điện thế thành giá trị nhiệt độ tương ứng, dựa trên quan hệ calibrations của cảm biến.

PHÂN LOẠI CẢM BIẾN ĐO NHIỆT ĐỘ LOẠI K

Dựa vào kiểu kết nối

• • Can nhiệt K với kết nối ren
  • Can nhiệt K có kết nối đầu nối ren: Đây là loại can nhiệt K có đầu nối ren để dễ dàng lắp đặt và kết nối với các thiết bị đo nhiệt độ hoặc hệ thống điều khiển.

Can nhiệt K với kết nối mặt bích

là loại cảm biến nhiệt độ được thiết kế có một đầu kết nối có hình dạng mặt bích, giúp dễ dàng gắn và cố định lên các bề mặt bằng như ống dẫn, bồn chứa, hoặc máy móc. Điều này đảm bảo cảm biến chắc chắn trong việc đo nhiệt độ, đồng thời giúp chống thấm và chịu được môi trường làm việc khắc nghiệt.

Can nhiệt loại K với kết nối hàn

là loại cảm biến nhiệt độ được thiết kế với đầu kết nối có dạng hàn, cho phép cố định và kết nối với các đường ống, bề mặt kim loại hoặc các thiết bị khác thông qua quá trình hàn.

Can nhiệt type K với kết nối dạng phích cắm

là một loại cảm biến nhiệt độ được thiết kế với đầu kết nối có dạng phích cắm, tương thích với các ổ cắm chuẩn. Điều này cho phép cảm biến dễ dàng được cắm và tháo ra từ các thiết bị, đầu đọc hoặc bảng điều khiển. Kết nối dạng phích cắm cung cấp tính linh hoạt và tiện lợi trong việc lắp đặt, bảo dưỡng và thay thế cảm biến

Can nhiệt K với kết nối dạng Clamp

là một loại cảm biến nhiệt độ được thiết kế với đầu kết nối có dạng clamp, tức là có khả năng kẹp chặt vào vật liệu hoặc bề mặt cần đo nhiệt độ. Đầu kết nối dạng clamp thường được thiết kế linh hoạt để có thể dễ dàng kẹp vào các ống, bề mặt kim loại hoặc bất kỳ vật liệu nào cần đo nhiệt độ.

Bảng quy đổi can đo nhiệt độ K

>>> CÓ THỂ BẠN ĐANG CẦN: Tham khảo thêm các dòng cảm biến nhiệt độ khác (Cảm biến nhiệt, Cảm biến thermocouple) có thể phù hợp với nhu cầu hiện tại của Quý Công ty tại đây nhé: Cảm biến nhiệt độ Minh Khoa Sensors

ỨNG DỤNG CỦA CẢM BIẾN NHIỆT CAN K

Can nhiệt K dùng để đo nhiệt độ trong các nhà máy, cho kết quả chính xác trong thời gian ngắn. Để đo các khu vực có nhiệt độ thấp từ 0-400oC, các kỹ sư thường dùng can nhiệt Pt100. Để đo các khu vực nhiệt độ cao hơn thì nên chọn can nhiệt K hoặc can nhiệt R, can nhiệt S hoặc can nhiệt B.

Cảm biến nhiệt độ can K (thermocouple type K) được sử dụng trong nhiều ứng dụng đo nhiệt độ khác nhau. Dưới đây là một số ứng dụng phổ biến của cảm biến nhiệt độ can K:

• • Các ngành công nghiệp: Can nhiệt K được sử dụng rộng rãi trong ngành công nghiệp như sản xuất thép, luyện kim, chế tạo máy, công nghiệp hóa chất và dầu khí.
  • Điều khiển quá trình: Can nhiệt K được sử dụng trong các hệ thống điều khiển quá trình như lò nung, lò hơi, lò sưởi và hệ thống làm lạnh.
  • Ô tô và hàng không: Can nhiệt K được sử dụng trong các ứng dụng ô tô và hàng không để đo nhiệt độ động cơ, hệ thống làm mát, hệ thống khí thải và các thành phần khác của xe hoặc máy bay.
  • Nghiên cứu và phát triển: Nó còn được sử dụng để đo và ghi lại nhiệt độ trong các quá trình nghiên cứu và thử nghiệm.
  • Điện tử: Can nhiệt K cũng được sử dụng trong các ứng dụng điện tử để đo nhiệt độ trong vi mạch, linh kiện và các thiết bị điện tử khác.

Cảm biến nhiệt độ can K được lựa chọn cho những ứng dụng có yêu cầu cao về nhiệt độ, độ bền và độ chính xác. Đặc tính linh hoạt và khả năng chịu nhiệt của can nhiệt K làm cho nó trở thành một lựa chọn phổ biến trong các ngành công nghiệp và ứng dụng kỹ thuật.

ƯU VÀ NHƯỢC ĐIỂM CỦA CẢM BIẾN NHIỆT LOẠI K

Một trong những ưu điểm chính của cặp nhiệt điện loại K so với các cặp nhiệt điện khác là nó có thể hoạt động trong điều kiện môi trường khắc nghiệt & trong nhiều môi trường khác nhau

• • Nó có thành phần tích hợp của dây Chromel và Alumel có dải nhiệt độ từ -270 °C đến 1260 °C và công suất đầu ra từ -6,4 đến 9 mV trong dải nhiệt độ tối đa.
  • Được biết đến như cảm biến nhiệt độ thông dụng vì có phạm vi nhiệt độ rộng.
  • Có tuổi thọ dài hơn loại J vì dây Fe (sắt) trong loại J dễ bị oxi hóa nhanh chóng, đặc biệt là ở nhiệt độ cao.
  • Giá thành rẻ hơn so với nhiều loại cảm biến nhiệt độ khác như PT100, PT1000,…
  • Có phản ứng nhanh
  • Kích thước nhỏ phù hợp để lắp đặt ở những khu vực hẹp.
  • Thường được sử dụng ở nhiệt độ trên 540 độ C

SO SÁNH CẢM BIẾN NHIỆT ĐỘ K SO VỚI CẢM BIẾN PT100

Ưu điểm của cảm biến nhiệt độ can K (thermocouple) và PT100 (RTD):

• • Dải nhiệt độ rộng: Can nhiệt K có thể đo được trong khoảng nhiệt độ rất rộng, từ -270 đến 1260°C, làm cho nó phù hợp cho nhiều ứng dụng có yêu cầu nhiệt độ cao.
  • Chi phí thấp: Can nhiệt K có giá thành thấp hơn so với một số loại cảm biến nhiệt độ khác như PT100, làm cho nó trở thành một lựa chọn kinh tế cho nhiều ứng dụng.
  • Độ bền và độ ổn định cao: Can nhiệt K có tính ổn định và độ bền cao, giúp đảm bảo độ chính xác trong quá trình đo nhiệt độ.

Nhược điểm của cảm biến nhiệt độ can K và PT100:

• • Độ chính xác thấp: So với PT100, can nhiệt K có độ chính xác thấp hơn, điều này có thể ảnh hưởng đến độ tin cậy và độ chính xác của các ứng dụng yêu cầu đo nhiệt độ cao.
  • Độ ổn định: Can nhiệt K có khả năng bị ảnh hưởng bởi tác động từ các yếu tố ngoại vi như từ tính và điện trường, gây ra sự thay đổi không mong muốn trong đo lường nhiệt độ.

CÁCH KIỂM TRA CAN NHIỆT K

Để kiểm tra cảm biến nhiệt độ can K bằng VOM (Volt-Ohm Meter), bạn có thể thực hiện các bước sau:

• • Đồng hồ VOM, chúng ta chỉnh qua thang đo mV.
  • Nối cực dương của VOM vào dây đỏ của can nhiệt K
  • Nối cực âm của VOM vào dây trắng hoặc xanh của can nhiệt K
  • Để ý giá trị VOM đang hiển thị.
  • Sau đó dùng quẹt lửa hoặc đốt 1 cây đèn cầy. Hơ đầu dò can nhiệt lên ngọn lửa.
  • Để ý giá trị điện áp trên VOM

Cảm biến nhiệt độ can K hoạt động hiệu quả nếu giá trị điện áp tăng dần theo nhiệt độ và ngược lại.

CÁCH CHỌN MUA CAN NHIỆT K

Khi chọn mua cảm biến nhiệt độ loại K (can K), bạn có thể xem xét các yếu tố sau để đảm bảo lựa chọn phù hợp:

• • Phạm vi nhiệt độ: Chọn dải nhiệt phù hợp với nhu cầu sản xuất của nhà máy
  • Độ chính xác: Kiểm tra độ chính xác của can nhiệt độ K để chọn loại phù hợp
  • Chất liệu vỏ bảo vệ: Chất liệu cần được chọn sao cho phù hợp với môi trường làm việc, bao gồm cả chất tác động môi trường (như hóa chất, dầu, nước) và nhiệt độ làm việc.
  • Kết nối: Kiểm tra loại kết nối của can nhiệt độ K và đảm bảo nó tương thích với hệ thống hoặc thiết bị mà bạn sử dụng.
  • Hãng sản xuất: Lựa chọn can nhiệt độ K từ các nhà sản xuất lớn uy tín và đáng tin cậy trong ngành.
  • Giá cả: Chọn can nhiệt loại K phù hợp với ngân và chất lượng tốt nhất

Ngoài ra, hãy tìm hiểu kỹ về sản phẩm và tham khảo ý kiến chuyên gia nếu cần thiết trước khi thực hiện quyết định mua hàng.

LÝ DO CHỌN MINH KHOA SENSORS ĐỂ MUA CẢM BIẾN CAN NHIỆT K

Minh Khoa Sensors là một trong những đơn vị hàng đầu trong cung cấp các dòng cảm biến can nhiệt K. Dưới đây là 6 lý do mà các doanh nghiệp lớn đang chọn chúng tôi là đối tác cung ứng chiến lược lâu dài.

• • Chất lượng sản phẩm và dịch vụ: Các sản phẩm cảm biến can nhiệt K được Minh Khoa Sensors nhập trực tiếp 100% từ các nước Châu Âu với tiêu chuẩn kỹ thuật và độ chính xác cao, đáp ứng được hết tất cả yêu cầu khắt khe trong ngành thực phẩm và công nghiệp.
  • Giá cả cạnh tranh và tính linh hoạt trong giao dịch: Chúng tôi liên kết với các nhà máy sản xuất cảm biến can nhiệt K ở Châu Âu trực tiếp, và có độc quyền kinh doanh một số mặt hàng tại thị trường Việt Nam, nên việc cung cấp cho Quý Khách Hàng một mức giá cạnh tranh và linh hoạt nhất.
  • Mức độ tin cậy và tính minh bạch và bảo mật: Chúng tôi luôn coi trọng đối tác, luôn lấy đạo đức kinh doanh ra làm hàng đầu, các thông tin khi làm việc đều được minh bạch, không hối lộ nhằm mang lại sản phẩm với giá tốt nhất cho Khách Hàng. Ngoài ra, các thông tin sẽ được Công ty chúng tôi bảo mật tuyệt đối.
  • Hỗ trợ kỹ thuật và dịch vụ sau bán hàng: Ngoài bán hàng, chúng tôi vẫn tiếp tục đồng hành theo định kỳ cùng Quý Doanh Nghiệp trong quá trình sử dụng sản phẩm của Minh Khoa trong sản xuất nhằm đảm bảo sản phẩm được hoạt động trơn chu và tốt nhất.
  • Hỗ trợ và tư vấn chuyên nghiệp: Đội ngũ chuyên gia và kỹ thuật hàng đầu trong ngành luôn sẵn sàng hỗ trợ bạn mọi lúc mọi nơi trong quá trình trước, trong, sau sử dụng sản phẩm dịch vụ của Minh Khoa Sensors
  • Sự đổi mới và cải tiến liên tục: Chúng tôi không ngừng liên tục cải tiến và cung cấp các sản phẩm mới, dịch vụ mới hoặc giải pháp mới để nhằm hướng tới giải pháp bền vững lâu dài với Đối Tác.

MỘT SỐ AN TOÀN KHI SỬ DỤNG CẢM BIẾN CAN NHIỆT K

Khi sử dụng cảm biến nhiệt độ loại K (can K), bạn nên tuân thủ một số quy tắc an toàn sau đây:

• • Đảm bảo can nhiệt độ K được lắp đặt chính xác
  • Kiểm tra định kỳ cảm biến nhiệt độ K để đảm bảo nó hoạt động đúng cách.
  • Bảo vệ cảm biến nhiệt độ K khỏi va đập, va đụng và tác động vật lý khác.
  • Kiểm tra và hiệu chuẩn cảm biến nhiệt độ K định kỳ theo yêu cầu của nhà sản xuất hoặc tiêu chuẩn.
  • Sử dụng các thiết bị bảo vệ phù hợp như hộp bảo vệ, bảo vệ chống nhiễm điện hoặc bảo vệ chống nhiễu để bảo vệ cảm biến nhiệt độ K khỏi các tác động bên ngoài và ảnh hưởng xấu từ môi trường xung quanh.
  • Đảm bảo rằng hệ thống đo và điều khiển liên quan đáp ứng đúng và phù hợp với yêu cầu cảm biến nhiệt độ K.
  • Lưu ý các quy định và quy tắc an toàn liên quan đến việc sử dụng cảm biến nhiệt độ K trong ngành công nghiệp
  • Đào tạo và hướng dẫn nhân viên sử dụng cảm biến nhiệt độ K đúng cách.

Nhớ rằng, mỗi ứng dụng cụ thể có yêu cầu an toàn riêng. Vì vậy, hãy tham khảo hướng dẫn của nhà sản xuất và tư vấn với chuyên gia kỹ thuật khi cần thiết để đảm bảo an toàn và hiệu suất tối ưu khi sử dụng cảm biến nhiệt độ can K.
